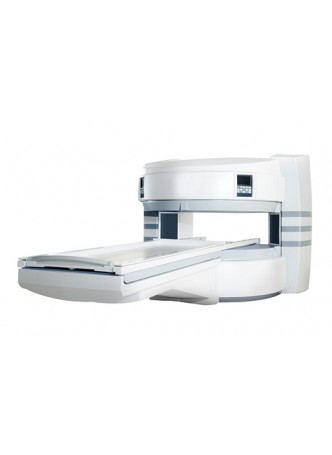

Особенности открытого магнитно-резонансного томографа MPF 3000

MPF 3000 — новейшая разработка в области магниторезонансной томографии на основе постоянного магнита. Преимуществами данного аппарата МРТ открытого типа являются: экономичность, компактность, малые затраты с технической и эксплуатационной точек зрения.

1. Магнит

Основной отличительной особенностью томографа является широко открытая двустоечная конструкция магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.

В кожух магнита встроены два дисплея показывающие дислокацию стола пациента, рядом с дисплеями расположены пульты, с которых можно контролировать движение стола и управлять процессом интервенционной МР томографии.

Вертикально направленное магнитное поле имеет напряженность 0,3 Тл.

Томограф оснащен системой активного и пассивного шиммирования. Граница линии 5 Гаусс проходит на расстоянии 220 см в вертикальном и 250 см в горизонтальном направлении от изоцентра магнита. Вес магнита 15 тонн.

2. Стол для обследования пациента

Движение деки стола осуществляется в продольном направлении, как при помощи электропривода, так и вручную. Контроль движения стола осуществляется электронно-оптическим датчиком.

Координаты сканирования настраиваются с помощью луча лазерной локации. Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента – 200 кг.

3. Градиентная система

Мощность градиентной системы составляет 18 мТл/м, скорость нарастания градиентов - 55 мТл/м/мс. Градиентная система оснащена водяной системой охлаждения градиентных катушек.

4. Радиочастотная система и катушки.

Томограф оснащен радиочастотной системой с мощностью усилителя 6 кВт . Представленный в данном предложении томограф укомплектован полным набором РЧ катушек: для головы, шеи, тела (трех размеров: шириной 35, 42, 50 см), для колена, запястья, плеча, лодыжки и грудных желез.

Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.

5. Визуализация

Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов. Система позволяет получать срезы толщиной от 0.8 мм (2D) и 0.1 мм (3D) при поле обзора от 4 до 40 см с пространственным разрешением до 0,156 мм.

Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:

• Спин-эхо (SE).
• Быстрое спин-эхо (FSE).
• Градиентное эхо (GRE).
• Инверсия-восстановление спин-эхо (IRSE).
• РЧ очищенное градиентное эхо (RF spoiled GE, SPGR 2D, 3D).
• Времяпролетная ангиография (TOF2D, 3D).
• Подавление сигнала жира и воды (Fat-Water SP, STIR2D).
• Подавление сигнала свободной воды (FLAIR2D).

6. Рабочая станция

В состав открытого аппарата МРТ MPF 3000 входит две рабочих станции. Рабочая станция оснащена компьютером с LCD-монитором 19 дюймов. Системный блок имеет ОЗУ 512 Мб, с возможностью расширения до 2 ГБ, жесткий диск 50 Гб.

Программное обеспечение работает в международном медицинском стандарте DICOM 3.0. (Форматы экспорта данных DICOM 3.1), поддерживает:

• Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; вращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношениесигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.
• Функции поддержки базы данных пациентов (объем памяти архива не ограничен)
• Возможность выведения на монитор одновременно нескольких кадров.
• Обеспечивает параллельный сбор данных с матрицей 1024х1024.
• Архивирование изображений в формате DICOM 3.0. на CD диск.

7. Клетка Фарадея

8. Кондиционеры

Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.
